Pourquoi choisir ce module relais 1 channel 12V ?

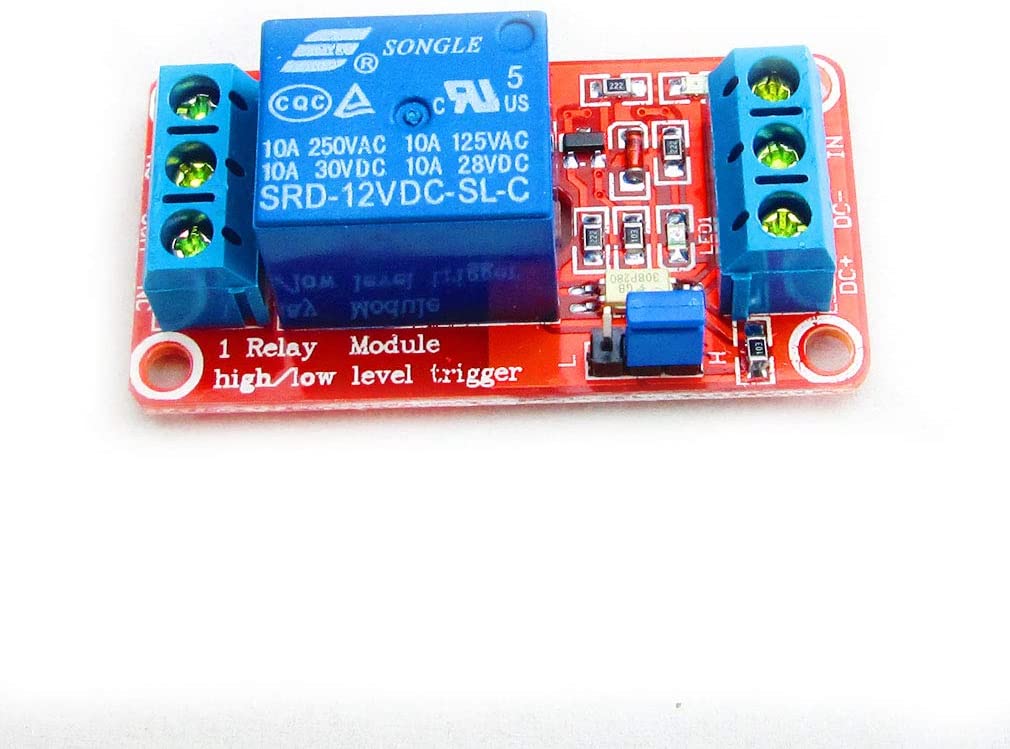

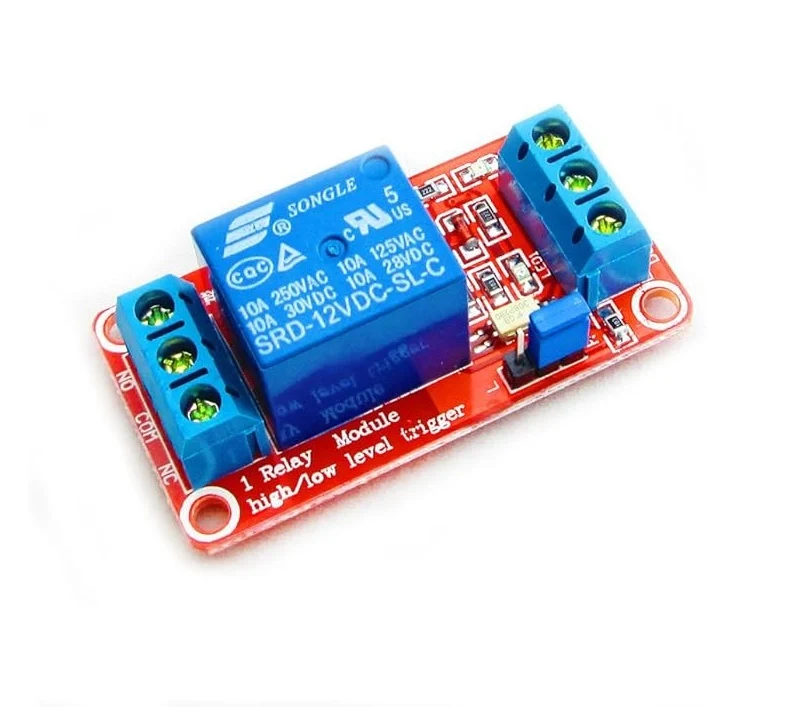

Ce module relais Songle (SRD-12VDC-SL-C) est le choix parfait pour les makers et ingénieurs qui ont besoin de piloter des charges importantes (moteurs, lampes, électrovannes) depuis un circuit logique. Sa conception robuste sur PCB rouge garantit une excellente dissipation thermique et une grande fiabilité dans le temps.
Une isolation optique pour protéger vos circuits
Contrairement aux modules bas de gamme, ce modèle embarque un optocoupleur. Le circuit de commande et le circuit de puissance sont totalement isolés de manière lumineuse. Si un pic de tension survient côté puissance, votre carte de contrôle (Arduino, ESP32) reste 100% protégée.
Caractéristiques Techniques :
- Modèle du relais : Songle SRD-12VDC-SL-C
- Tension d’alimentation (VCC) : 12V DC
- Courant de commande : 5mA
- Capacité de commutation max : 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28VDC
- Configuration des sorties : Normalement Ouvert (NO), Commun (COM), Normalement Fermé (NC)
- Dimensions du PCB : Fixation facile grâce aux 4 trous de montage intégrés
Guide de connexion rapide :
- Côté Commande (Bornier à 3 broches ou pins) :
- DC+ : Alimentation positive (12V)
- DC- : Alimentation négative (GND)
- IN : Signal de commande (déclenché selon la position du jumper High/Low)
- Côté Puissance (Bornier bleu à vis 3 plots) :
- NO : Contact normalement ouvert
- COM : Borne commune
- NC : Contact normalement fermé
